防止燃气调压器结冰的涡漩先导燃气加热器法
① 涡漩先导的燃气加热器的功能
高压燃气在通过涡漩先导燃气加热器(以下简称涡漩加热器)时，涡漩加热器将燃气减压产生的能量转化成高温热气流，然后利用高温热气流对调压器指挥器进行加热。
② 涡漩加热器工作原理
涡漩加热器外形简单(见图2)，主要工作原理见图3，结构见图4。
空压机余热回收工程，高效余热回收95%以上无能耗，年省十余万让您用上免费的热水，严格质检厂家直销性价比优
空压机余热回收工程，有效提高空压机的工作效率，有效治理热污染，冷风机也不需再开启，有效延长空压机的寿命
高压燃气在进入涡漩加热器时，在涡漩加热器B、E入口通过压力降低形成高动能低压气流后，在涡漩加热器的涡漩室内产生相向的两股气流，管中心有一股很冷的气流(即内涡漩)从右向左的流动，靠近管壁的一股很热的气流(即外涡漩)从左向右流动。这股热气流(外涡漩)用于加热目的后，从外部管道流回左侧与冷气流汇合之后，由涡漩加热器D出口排到主调压器出口的下游管段。被加热的高压燃气由涡漩加热器的被加热燃气入口A进入，在涡漩的加热器内被热气流(外涡漩)间接的加热，由涡漩加热器的C出口进入主调压器的指挥器。
③ 工艺流程

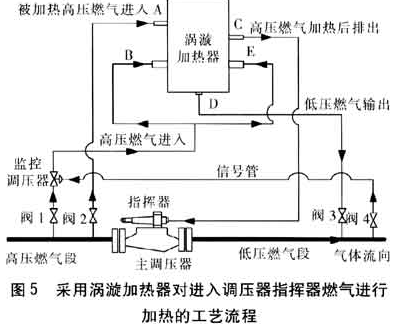

采用涡漩加热器对进入调压器指挥器的燃气进行加热的工艺流程见图5。
空压机余热回收工程，高品质十年空压机行业经验质监精细到每个零件，拥有自己的研发团队诚信经营诚信做事
空压机余热回收工程，根据用户制定适用的热水工程方案，工程周期短数名高级工程师研发实力雄厚，2007年已获国家专利
a. 被加热的高压燃气由阀2处进入旁通燃气管道，然后再通过入口A进入涡漩加热器，高压燃气在涡漩加热器内被加热后再由涡漩加热器C出口排出并进入主调压器指挥器。
b. 起加热作用的高压燃气由阀1进入旁通燃气管道，经过监控调压器后由涡漩的加热器B、E这两个入口进入涡漩加热器，通过热能转换后形成与下游等同压力的较低温度燃气由涡漩加热器D出口排出，经过阀3进入主调压器的下游低压燃气管道。
c. 与阀4连接的燃气管道为监控调压器的信号管道，主要功能是采集主调压器下游的低压燃气段压力。监控调压器的出口压力设置值稍微大于主调压器的出口压力设置值，在主调压器正常的运行时监控调压器处于全开启状态，当低压燃气段压力上升到超过主调压器设置的压力时，主调压器关断，监控调压器启动。这时从监控调压器的出口进入涡漩加热器的燃气压力为监控调压器的压力设定值，与主调压器下游的压力值为一致。此时，涡漩加热器由于进口B、E同出口D并不存在压力差，因而起不了加热作用，即涡漩加热器停止了加热功能，实现涡漩加热器的动态加热功能，从而实现对主调压器的指挥器加热的自动控制。
空压机余热回收工程，高效余热回收95%以上无能耗，年省十余万让您用上免费的热水，严格质检厂家直销性价比优
空压机余热回收工程，高品质十年空压机行业经验质监精细到每个零件，拥有自己的研发团队诚信经营诚信做事
④ 特点
优点就是涡漩加热器运行稳定，不需外部能源，运行成本低，而且调压器的入口压力在波动时，涡漩加热器的加热量会通过进出口燃气压差的大小自动变化。当上、下游的压力差变大时，形成的焦耳-汤姆逊效应明显，高压燃气在进入涡漩加热器后动能变大，这样对应的涡漩加热器的加热量增加；反之，上、下游的压力差较小时，形成的焦耳-汤姆逊效应减小，高压燃气在进入涡漩加热器后动能变小，这样对应的涡漩加热器加热量减小。另外，涡漩加热器还具有对湿燃气体不敏感、运行中无燃气的损失、无过热现象出现、改造方便、免维护、无需人员值守等优点。
缺点就是安装工艺相对复杂；另外，该种加热方式属于局部加热，如果调压器的出口气流温度过低，应该考虑调压器下游管道用气设备的安全性；再者，该产品在国内的燃气行业应用上属于新产品，价格相对较高。
空压机余热回收工程，有效提高空压机的工作效率，有效治理热污染，冷风机也不需再开启，有效延长空压机的寿命
空压机余热回收工程，根据用户制定适用的热水工程方案，工程周期短数名高级工程师研发实力雄厚，2007年已获国家专利
⑤ 安装和应用
安装：涡漩加热器应该直立安装，并且与燃气管道的连接位置应在燃气管道的上部，安装时应该注意不要让密封材料进入涡漩加热器的连接管道内部，防止堵塞。
应用：在国外，自1999年制造出了涡漩加热器以来，该产品已经是在美国、加拿大、法国、西班牙、阿根廷、澳大利亚以及中东国家等安装了有1000多套。在国内，中国石油华中输气公司在武汉西的计量站、中国石油兰州输气分公司德令哈分输站等等均有使用。
